聚齒環，鋸齒環，扁平連接環主要規格尺寸
規格d×p   d1)      p L max   b1  min b2  min h  max r1) r1)      m ax a  max

14×50    14±0.6    50±0.6   80    17    54     17   24﹣20     20    34

 18×64     18±0.6    64±0.6  102   20     66    23    28﹣20    34    46

22×86     22±0.7    86±0.9   132   24    85    27    35﹣20    46     58

24×86     24±0.8    86±0.9   136   26    29           38﹢20
26×92     26±0.8     92±0.9   146  28     97    33    41﹢20    49     63

 30×108     30±0.9    108±0.1   170   32  109    36    47﹢20    55     72

34×126    34±1.0     126±1.3    193  36  121    41    52﹢20    61     82

38×137   38±1.1      137±1.4    215   40  134   46    58﹢20    67      92

 42×152   42±1.3      152±1.5   238    44  150    51    64﹢20    73    101

注：倒角、弧面和過渡圓角應有盡量大的半徑。

 1）尺寸d和r在120°范圍內包保證不變。

 2）僅在兩邊對稱適用（可協商確定）。
主要機械性能
規格mm 初始負荷KN 實驗負荷KN 最小破斷負荷 KN 拉伸負荷

 14×50       8          190         230          190 ～200

18×64        13         330        370           330 ～340

 22×86        19        490        550          490 ～510

 24×86       23         580         650          580 ～600

26×92         26        640        770           640 ～700

30×108        35         850       1020           850 ～900

34×126        45       1080       1300           1080 ～1200

38×137       57        1360       1630           1360 ～1500

42×152      69        1660         2000           1660 ～1800

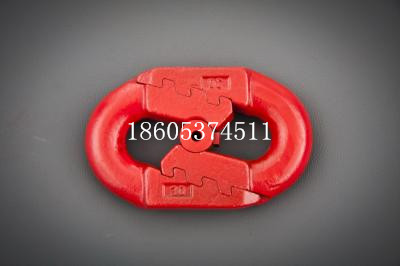

弧齒環簡介：
弧齒環，也叫鋸齒環，也叫扁平環，是刮板機圓環鏈用扁平連接環。刮板機配件。 類型：鍛造型。鍛打型。
規格：18×64、22×86、24×86、26×92、30×108、34×126
用途：礦用圓環鏈之間相連接用。使用時即可水平安裝，又能垂直安裝。

 材質：23錳、20錳開.20錳釩 。 鋸齒環主要機械性能參考表： 主要機械性能
規格mm 初始負荷KN 實驗負荷KN 最小破斷負荷 KN 拉伸負荷

14×50       8          190         230          190 ～200

 18×64        13         330        370           330 ～340

22×86        19        490        550          490 ～510

24×86       23         580         650          580 ～600

26×92         26        640        770           640 ～700

30×108        35         850       1020           850 ～900
